Anleitung: Alfa 147 / GT mit Connect Nav +: iPod (mini) und iceLink Plus, so gehts!

[Alfa.Tiger]

Für alle, die sich in ihrem Alfa 147 (oder Alfa GT) mit dem großen ConnectNav+ einen Mp3-Player wünschen: der iPod in Verbindung mit dem ice>Link Plus funktioniert am Connect Nav Plus (fast perfekt)!

Folgende Teile habe ich zum Einbau verwendet:


iPod Mini 6GB, ice>Link Plus, Notebook
Den Dension iceLink Plus gibt es zum Beispiel bei www.maxxcount.de und bei www.tomtek.de käuflich zu erwerben. Ich habe bei Maxxcount den ice>Link Plus mit iPod mini Cradle für Alfa 147 mit Blaupunkt-Serienradio bestellt für 149 EUR zzgl. 6 EUR Versandkosten. Leider war die Drehgelenkbefestigung für das Cradle defekt, diese wurde innerhalb von 2 Tagen blitzschnell nachgeliefert. Top Service

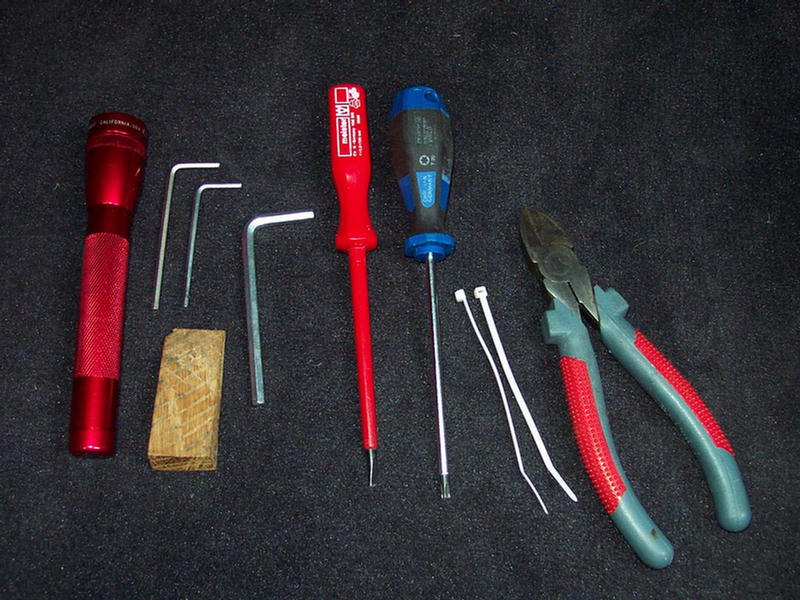

Werkzeug zum Herausnehmen des Navigationsgeräts: Inbus-Schlüssel (Größe 3 und 2,5) und Holz- oder Kunststoff-Keil, dazu eine Taschenlampe (hilfreich), Kabelbinder plus Saitenschneider, ein recht kleiner Schlitz-Schraubendreher, und für’s Handschuhfach ein Inbus Größe 5 sowie ein Torx T20.


Die Inbus-Schlüssel in die Entriegelungslöcher links und rechts des CD-Slots stecken, bis sie einen spürbaren Widerstand zur Seite drücken und hinten anschlagen. Mit dem Keil kann dann das sehr fest sitzende Navigationsgerät aus dem Armaturenbrett herausgehebelt werden (jeweils immer nur ein paar Millimeter auf jeder Seite). Ich musste etwa 20 Mal abwechselnd auf jeder Seite hebeln, bevor ich mit den Fingern hinter das Gerät greifen konnte. Dabei ist Geduld und Vorsicht angebracht, um nicht die silberne Frontblende vom Navi abzubrechen.
Die Navigationseinheit komplett aus dem Armaturenbrett herausziehen und darauf achten, dass die Kabel alle mitkommen und die Stecker nicht abreißen.

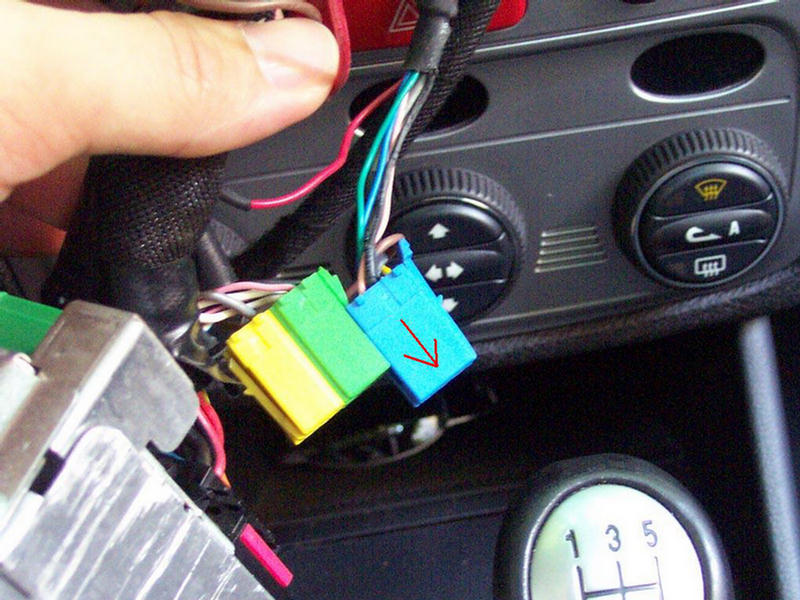

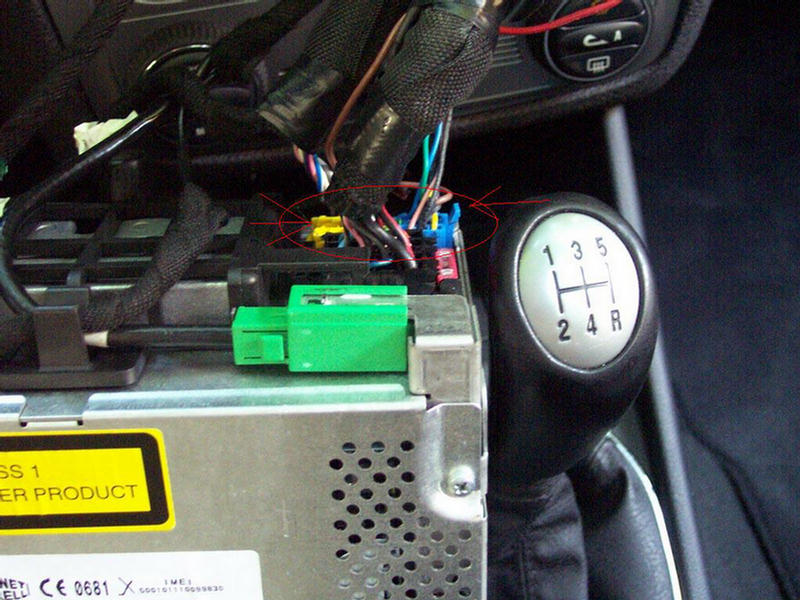

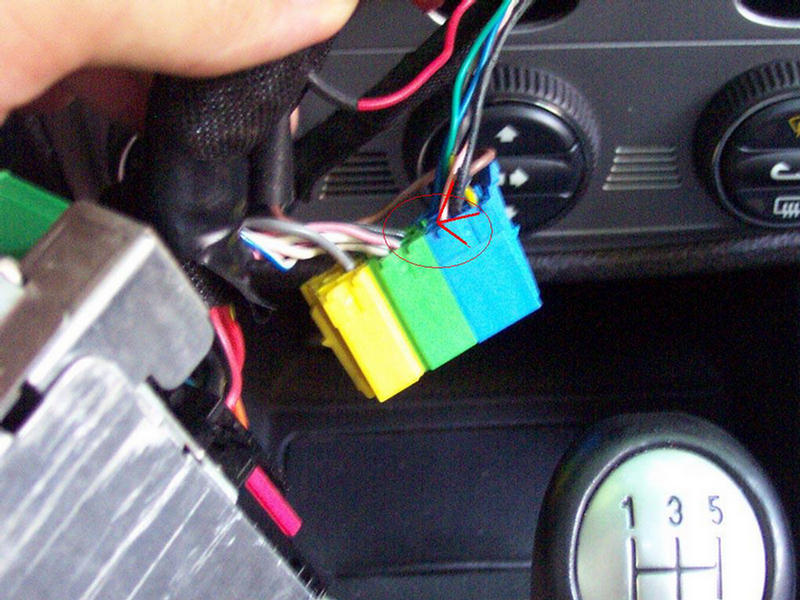

Von vorne auf das Navi gesehen, ist unten rechts der bunt kombinierte Stecker in den Farben (von rechts nach links) blau, grün, gelb. Der blaue ist der Stecker für den CD-Wechsler bzw. der Dummy für den nicht vorhandenen CD-Wechsler. Die komplette Steckereinheit, also alle 3 Stecker müssen zugleich entfernt werden. Sie sind jeweils außen mit Rastnasen eingehakt, diese müssen beide zusammengedrückt werden, während man die Stecker aus dem Navi zieht (siehe Pfeile).



Sind alle 3 raus, kann man mit der Rastnase am grünen Stecker den blauen Stecker lösen und zum Navi hin abziehen.

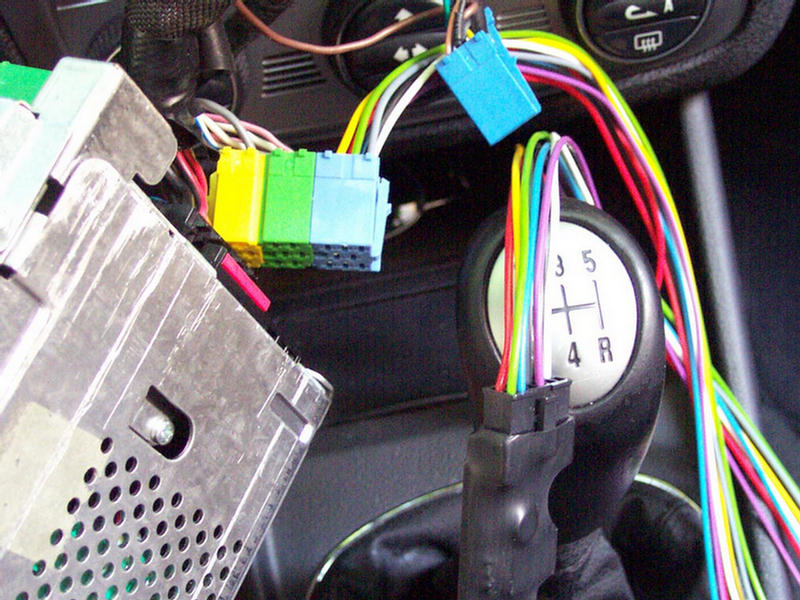

An dieser Stelle wird dann der blaue Stecker des iceLink an den grünen Stecker angerastet und die 3 Stecker können wieder ins Navi eingesteckt werden, bis die Nasen hörbar einrasten und der Stecker fest ist. Weiterhin muss das rote Kabel an eine Stromversorgung angeschlossen werden.


Dazu bietet sich die Sicherung an, an die auch das CD-Wechslerkabel angeschlossen ist.

[Alfa.Tiger]

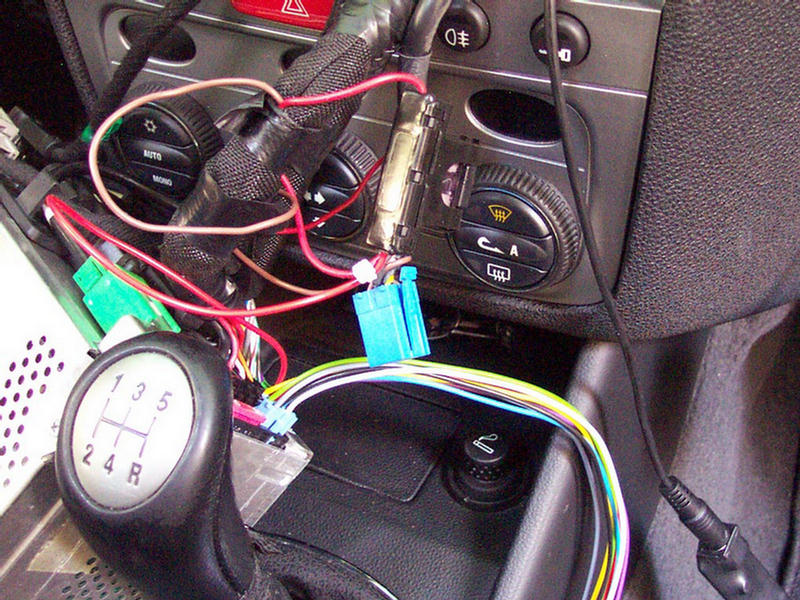

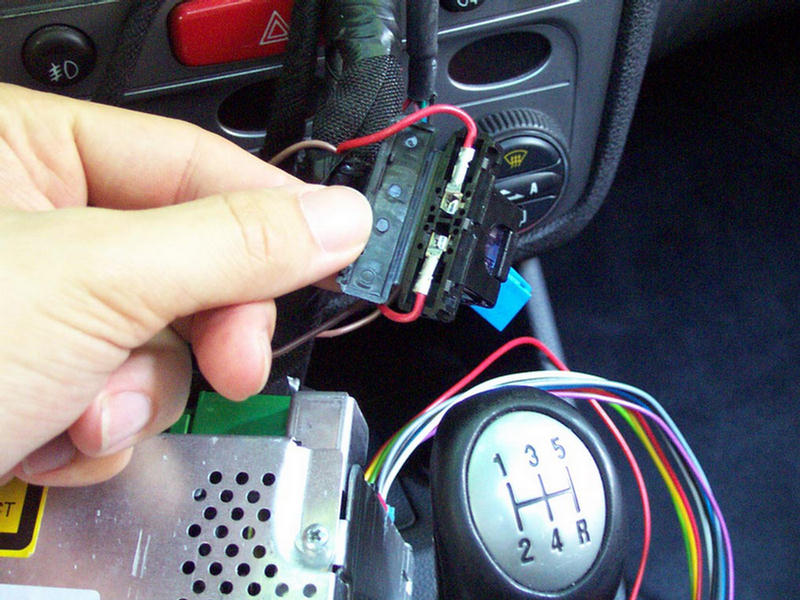

Dazu die Sicherungshalterung an der Unterseite aufhebeln (flacher Schraubenzieher) und das rote Kabel radioseitig mit anschließen oder einklemmen (reicht wohl aus, da kein Zug am Kabel sein sollte).


Anschließend die Sicherungshalterung wieder zuklemmen und das Kabel mit Kabelbindern gegen Zug fixieren.

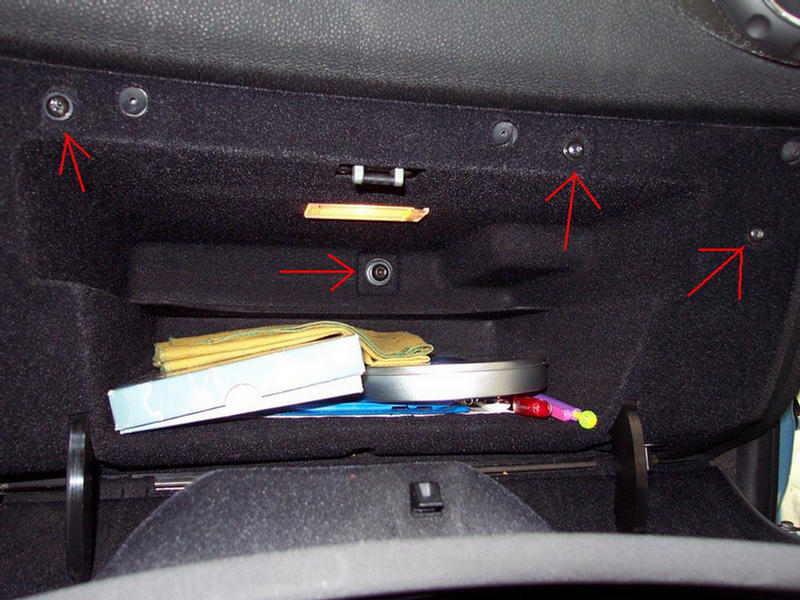

Das Handschuhfach losschrauben mit dem Torx T20 an den oberen 3 Schrauben (siehe Pfeile) und einem Inbus Größe 5 an der Hinterseite des Handschuhfachs.

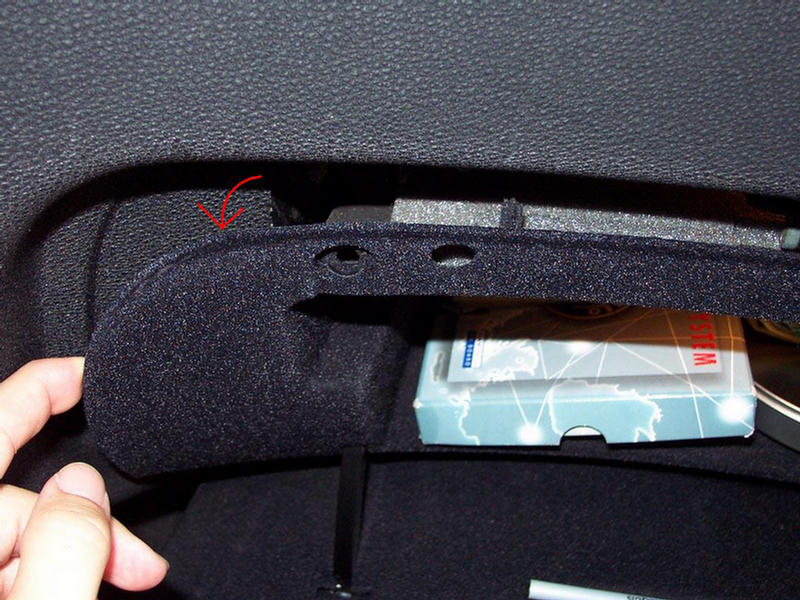

Dann kann das Handschuhfach mit etwas Druck „heruntergeklappt“ werden, da es noch unterhalb der Klappe mit Schrauben befestigt ist. Es reicht so aber aus, um das ice>Link-Cradle-Kabel durch einen Schlitz am linken Rand des Handschuhfachs zu ziehen.

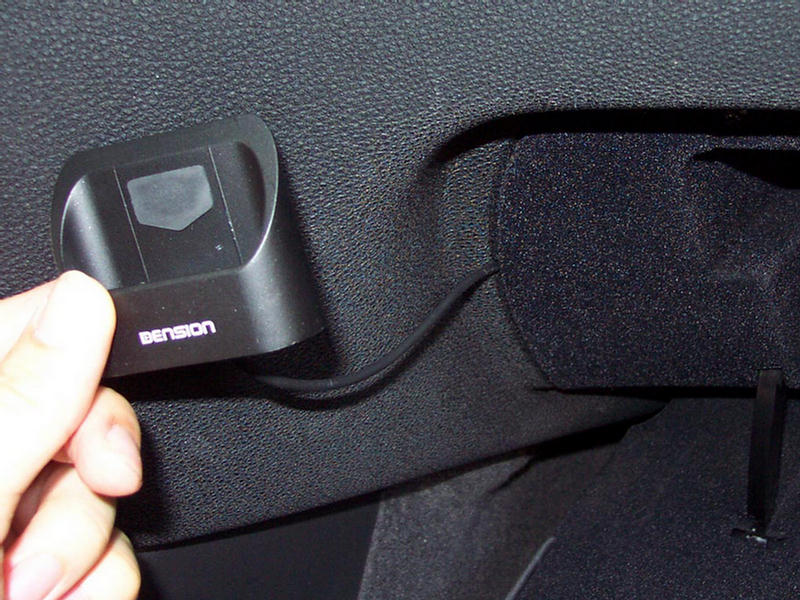

Ich habe im Übrigen diesen Ort für die Kabelverlegung gewählt, da meine Telefonkonsole an dieser Stelle auch befestigt werden soll und so das Kabel unter der Befestigung der Konsole verschwinden kann.

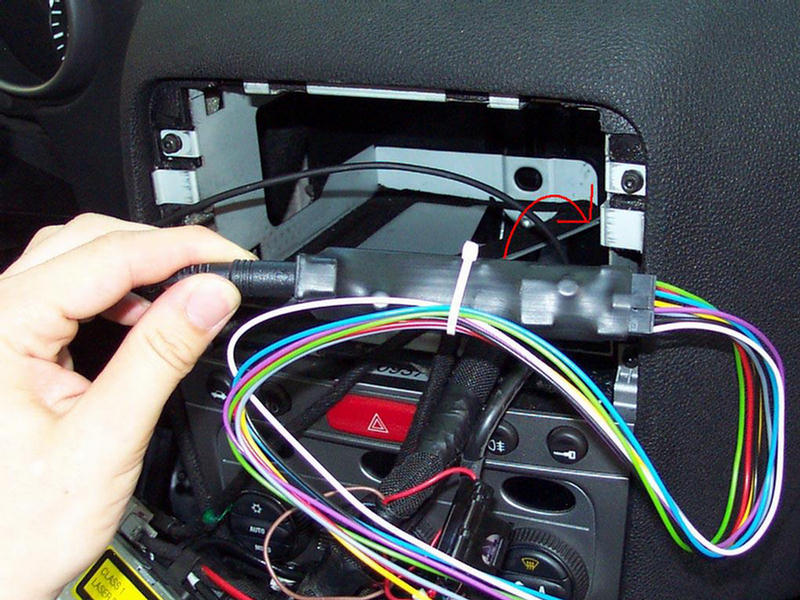

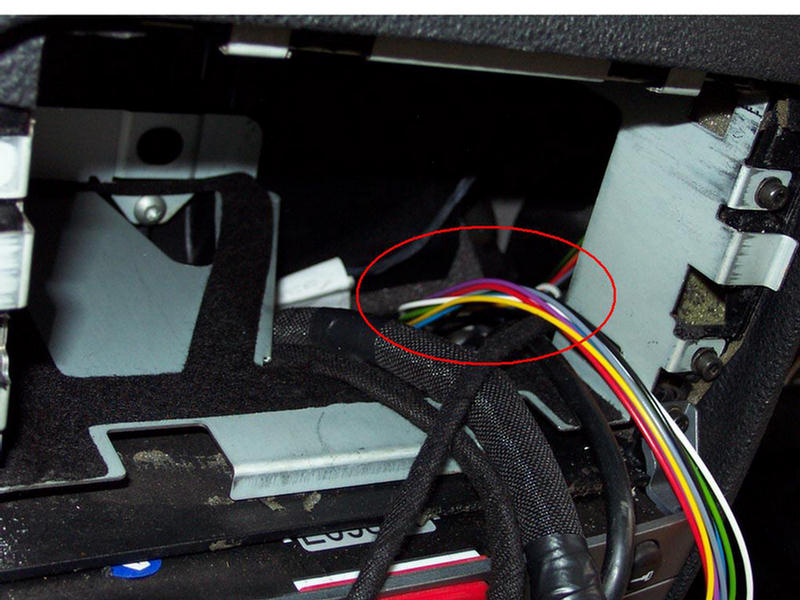

Der iceLink wird an die recht großzügig bemessenen Kabel gekabelbindert und dann rechts des Navi-Schachts zwischen Navi und Handschuhfach in der Lücke verstaut. Dort ist ausreichend Platz:




Ich habe mich für eine Kuda-Konsole entschieden. Diese gibt es beispielsweise bei www.kuda-phonebase.de für den Alfa 147 und GT in Höhe des Navis, was ich persönlich sehr praktisch finde, da der iPod so beim Radio in Sichtweite liegt. Die Konsolen gibt es auch bei mir (ich habe nen Shop für so was), Preise kann ich ab nächste Woche (KW37/2005) sagen!

[Alfa.Tiger]

Es gibt auch andere Konsolen, die neben der Schaltung liegen, diesen Platz finde ich aber nur für Telefone, nicht für den iPod sinnvoll. Außerdem hält man sich so den Platz für eine eventuelle zweite Telefonkonsole frei, wo auch wirklich ein Telefon raufkann


Wie nehme ich den ice>Link in Betrieb?

Ist der iPod mini neu gekauft, muss er zuerst am PC initialisiert, formatiert und die Firmware aktualisiert werden. Dazu muss der iPod vor der Installation von iTunes am PC angeschlossen werden. Wird dann iTunes installiert, erkennt es den iPod als fabrikneu und nimmt die Erstinitialisierung vor. Danach ist der iPod in iTunes integriert und kann mit Musik beladen werden.

Die ersten Tracks, die der iPod zu hören bekommt, sind Update-Dateien in MP3-Form für den ice>Link Plus. Diese bekommt man bei TomTek. Für den Alfa 147/GT mit ConnectNav+ muss die Firmware 2.11 Beta (2c11) auf den ice>Link Plus gespielt werden.
Diese Firmware gibt es hier.. Da das CN+ aber nicht die Möglichkeit bietet, die Firmware aufzuspielen, weil es den ice>Link mit alter Firmware gar nicht kennt, muss diese manuell aufgespielt werden.
Hier ist die Anleitung für manuelles Aufspielen der Firmware.
Dazu muss die Datei Start_Update.mp3 zu den 803 Dateien des Firmwareupdates auf den iPod.
Hier gibt es die Start_Update.mp3

Es müssen also 2 Dateien vorliegen: Die ICE-LINK_PLUS_FIRMWARE_C11.ZIP und die Start_Update.mp3

Eine Bedienungsanleitung für das Firmware-Update gibt es hier als PDF.
Die Datei ICE-LINK_PLUS_FIRMWARE_C11.ZIP in einen Ordner entpacken, dann aus diesem Ordner die UPDATE.M3U einfach per Drag and Drop auf die linke Seite des geöffneten iTunes ziehen. Dort erscheint dann eine neue Playlist namens UPDATE mit den 803 Dateien als Inhalt. Diese 803 Dateien werden dann alle markiert (STRG+A) und per Drag and Drop auf den iPod gezogen. Das synchronisieren dauert dann eine Weile, weil es einfach so viele Dateien sind (ca. 10 Minuten).
Gleiches passiert mit der Start_Update.mp3: Diese wird auch per Drag and Drop am besten in die Playlist UPDATE gezogen und dann ebenfalls von dort auf den iPod geschoben. Damit sollte der iPod 804 Dateien beinhalten.
Den iPod vom PC lösen (recht Maustaste auf den iPod in iTunes und „Auswerfen“). Auf dem iPod über Musikrichtung -> _config -> Menu -> Update den Track Start_Update.mp3 abspielen. Während des Abspielens den iPod in das Cradle des ice>Link Plus stecken, dann beginnt das Updaten automatisch und ist nach ca. 3 Minuten beendet. Damit ist der ice>Link Plus fertig zum Betrieb am Connect Nav+.

Jetzt kann der iPod von den 804 Dateien befreit werden und kann auf dem gleichen Weg wie oben mit Musik befüllt werden. Dazu sollten die Playlists mit den Zahlen 1 bis 5 beginnen. Ich habe bisher folgende Playlists auf dem iPod ausprobieren können:
1Beginner
2WirSindHelden
4GreenDay
NoFX
Die ersten 3 Playlists sind den Wechsler-CDs 1-3 zugeordnet (also liegt 4GreenDay auf CD3 ), während NoFX gar nicht erkannt wurde.

Dann habe ich die Playlists neu erstellt:
1Silbermond (3 Tracks)
2NoFX (113 Tracks)
3Beginner (2 Tracks)
4WirsindHelden (3 Tracks)

[Alfa.Tiger]

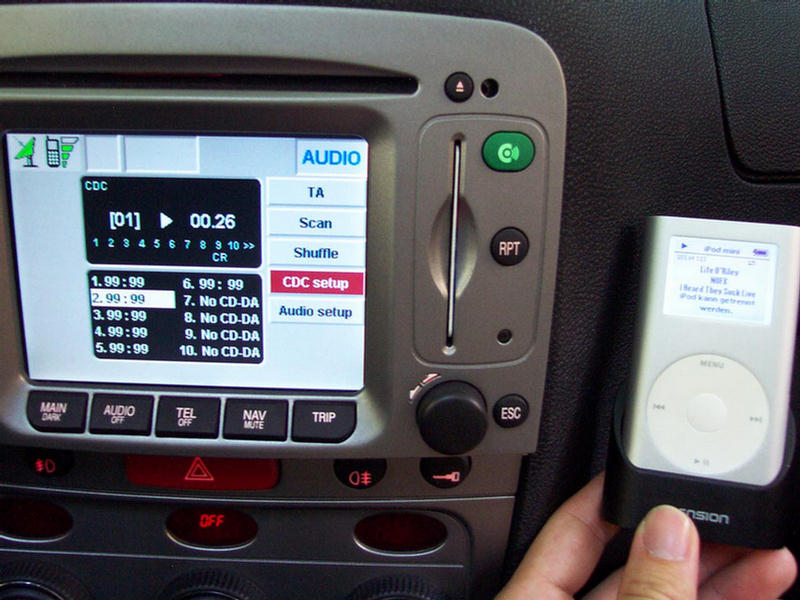

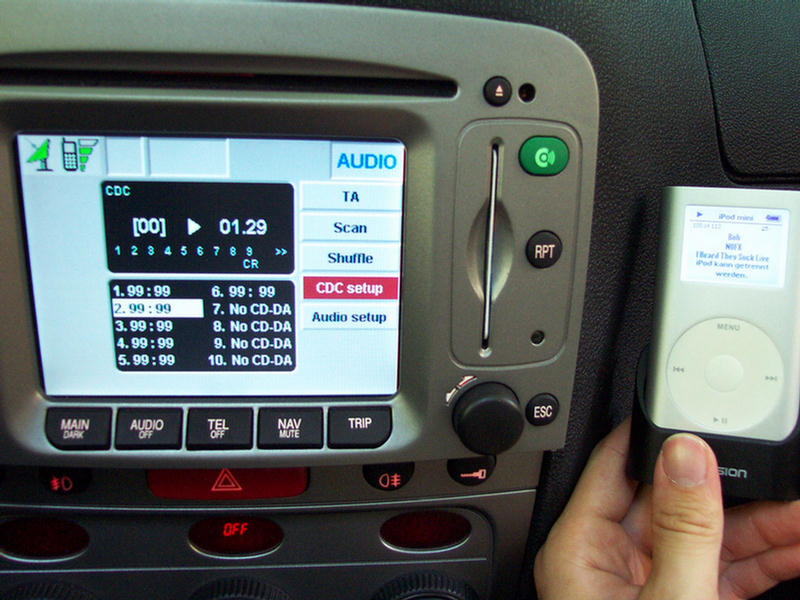

So sieht das Navi und das Board-Display aus, wenn die Playlists als CDs erkannt werden. Die Dauer ist mit 99:99 für die CDs 1-6 angegeben, obwohl ja nur 4 Playlists vorhanden sind (plus die im ersten Versuch nicht nummerierte NoFX, die keiner CD zugeordnet ist). Und es werden trotz der nur 2 vorhandenen Tracks mehr als 10 Tracks angezeigt (wie viele genau, kann man nicht sehen). Wenn mit den Lenkrad-Tasten oder * und # am Radio den nächsten Track anwählt, funktioniert es wie es soll. Wählt man vom letzten Track (bei mir Nummer 2) der Playlist dann den angeblich vorhandenen nächsten Track (bei mir Nummer 3 ), dann zeigt er kurz 3 im Display an, spielt aber Track 1 der gleichen Playlist und zeigt einige Sekunden später dann auch wieder Track 1 an, fängt also bei der Playlist wieder von vorne an. Das kann daran liegen, dass der iPod im Display das Repeat-Zeichen anzeigt. Ich weiß nicht, ob man das abstellen kann…
Mit den Tasten 7 und 9 kann die CD bzw. die Playlist gewechselt werden. Allerdings sollte man keine CD anwählen, hinter der keine Playlist liegt (bei mir 4 und 5), denn dann hängt sich der iceLink auf und spielt gar nichts mehr ab, auch nicht CD 1 bis 3. Dann muss der iPod aus dem Cradle entfernt und wieder neu eingesteckt werden.
Kommt man beim 99. Track an, stoppt das Autoradio. Aber einen Trick gibt es: Stellt man die CD auf Disc Repeat, wird nach dem 99. Track der 100. und dann der 101. Track abgespielt. Man kann bis zum 99. Track mit dem Radio über >> springen. Dann muss man Traks 99 und 100 komplett durchhören. Danach kann man mit >> weitergehen bis schätzungsweise zum 199. Track etc. Wählt man beim Abspielen des 99. Tracks die >> Taste, dann springt er zum ersten Lied der ersten Playlist Allerdings muss man die Repeat-Funktion nach jedem Start des Navis neu einstellen.
Die CDs 7-10 werden übrigens mit No CD-DA angezeigt.

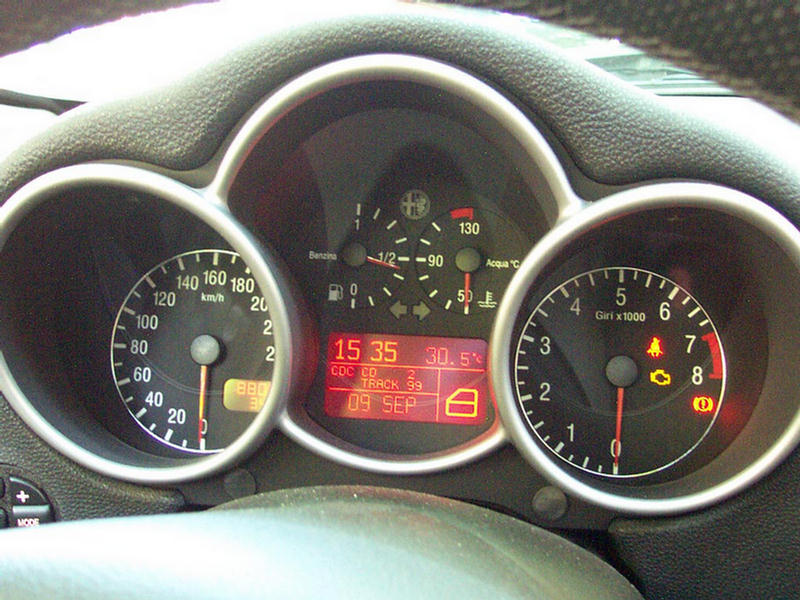

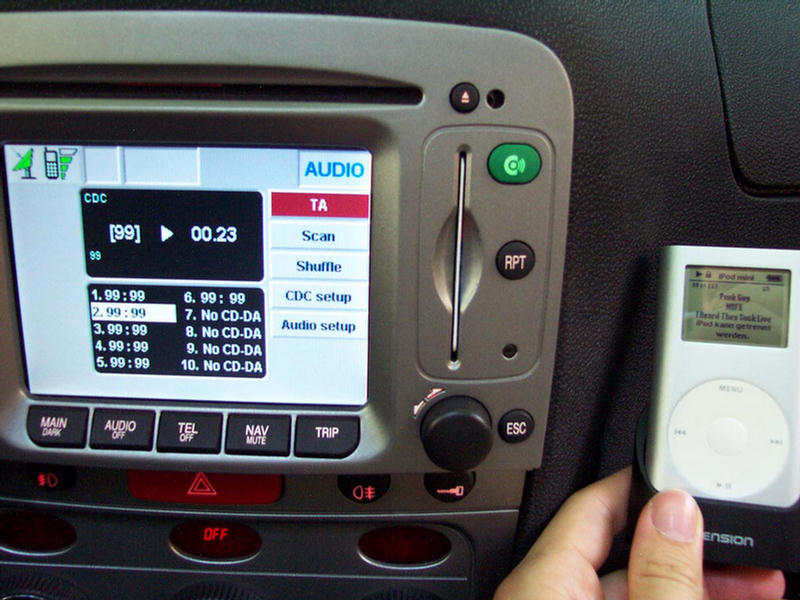

Track 100 wird abgespielt… (Board-Computer zeigt Track 99 an)

Track 101 wird abgespielt.

Der iPod ist während er im Cradle steckt gesperrt. Es kann also weder Licht eingeschaltet, noch irgendwas ausgewählt werden. Das Display zeigt aber aktuelle Infos an: Trackname, Künstler, Album. Daher habe ich mich entschlossen, den iPod im Sichtfeld zu positionieren. Er wird nicht gebraucht, kann deshalb auch in einer Ablage oder im Handschuhfach versteckt werden. Aber da mir die blinde Navigation durch 5x 99 Tracks (mindestens) nicht sehr einfach erscheint, halte ich es für sinnvoller, eine Konsole für den iPod zu verwenden.

Zudem kommt das Problem hinzu, dass das ConnectNav+ nicht vorspulen kann. Beim Druck auf << und >> wird immer zum nächsten Track gesprungen, egal wie lange man die taste gedrückt hält. Und das das User Interface des iPod gesperrt ist, lässt sich also das Menü (Disc 6) nicht über das Radio steuern. Das wäre nötig, um Einstellungen am iPod vorzunehmen (Auswahl der Menüebenen oder Menüoptionen durch Vorspulen, was das CN+ nicht bietet) oder um durch die anderen vorhandenen Playlists zu blättern.

Heißt konkret:

• Es lassen sich 5 Playlists à 99 Tracks am ConnectNav+ nutzen
• Menüeinstellungen und andere Playlists können nicht durchblättert werden
• Gelegentlich wird CD1 nicht korrekt erkannt, kann aber abgespielt werden
• Es ist eine brauchbare Lösung, aber eine optimale Lösung würde mehr bieten, aber deshalb fahren wir ja italienische Autos, oder?

Viel Spaß beim iPodden und iceLinken!
Bei Fragen stellt sie hier ruhig, ich antworte, so gut ich kann!

Hier noch einmal die Linksammlung:

Maxxcount (Shop), TomTek (Shop)
Firmware 2c11 Beta
Start_Update.MP3
Updateanleitung als PDF inkl. Anleitung für iTunes
Manuelle Update-Prozedur für den iceLink

Grüße
Martin

[dennis147]

Sehr guter und informativer Beitrag! Besten Dank.

[xboy9000]

Hi Martin...

Super Job, den Du da geleistet hast! Gerade perfekt auf's Weekend. Werde mich dann gleich in die Garage begeben und den iPod einbauen. *freu*

Grüsse Andy

[jwq]

Hi,

Das ausnehmen von connect+ geht etwas einfacher beim gebrauch von 4mm schrauben, sehe:







Dann kanst du an die schraube ziehen....

[frauhansen]

Super Anleitung!! Herrlich detailiert und strukturiert!
Ich werde noch mal bei den holländern vorbeischauen, die hatten den ipod glaube ich in den Aschenbecher integriert. Das liegt mir mehr, vor allemweil ich diese Halterungen hasse.

Dann hofen wir mal das aus der icelinf firmeware im beta Stadium mal eine komplette Lösung im Version 1.1 wird!

Freu... gleich meinen ipod nano und icelink bestellen geh...

[Alfa.Tiger]

Vielen Dank für die Blumen

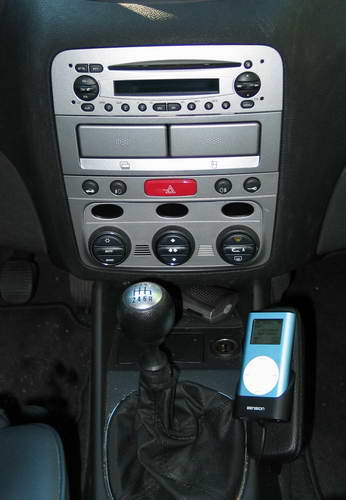

Hier noch der Link zu dem niederländischen Alfa GT-Forum, wo es vorgemacht wurde, dass der iceLink zumindest im GT mit dem CN+ funktioniert:
niederländisches Alfa GT-Forum
Besten Dank auch nochmal an "jwq" für den Hinweis auf das Forum!

@jwq: Es ist gut möglich, dass die 4mm-Schrauben besser funktionieren. Wenn ich das Forum allerdings richtig verstanden habe (ich kann kein holländisch), dann müssen diese Schrauben in die Schlitze hineingeschraubt werden, wodurch sie zwar einen festeren Halt bekommen und man daran ziehen kann, jedoch muss man sie zum Schrauben erst einmal haben (habe ich nicht) und man muss irgendwie einen Griff dranbauen, damit sie in den Händen nicht weggleiten beim Versuch, sie zu drehen. Da ich noch einen Holzkeil habe, hielt ich dies für die einfachere Methode. Aber jedem das Seine Auf jeden Fall vielen Dank für die Ergänzung und das Verlinken der zusätzlichen Bilder!

@frauhansen:
Beim Alfa GT ist der Platz im Aschenbecherfach groß genug. Dieses muss angebohrt werden, damit man das Kabel da rein bekommt. Beim Alfa 147 ist der Aschenbecher nicht in einem separaten Fach und auch viel zu klein (evtl. passt ein iPod nano?). Und da ich gerne über die MP3s informiert sein möchte, habe ich mich für die Konsolen-Variante entschieden. Und dank Cradle ist der iPod mit einem Griff in der Konsole und wieder raus in der Hosentasche. Aber das ist ja zum Glück Geschmackssache!

Was die Beta-Firmware angeht: Ich weiß nicht, was daran Beta sein könnte. Vermutlich ist sie offiziell noch nicht freigegeben, aber Probleme konnte ich bisher nicht feststellen. Und sie funktioniert. Und das ist doch die Hauptsache, oder?

Grüße
Martin

PS: Derzeit habe ich noch keine Konsole zum Einbau und das Cradle hängt im Handschuhfach rum. Wenn meine Konsole kommt, dann werde ich den Einbau und das Endergebnis noch bebildert nachreichen in diesem Thread.

[alcapone]

Werden die Titelnamen eigentlich nicht angezeigt?

Auf der Dension Homepage steht folgendes:
Features
Converts iPod to a virtual CD changer
Song information displayed on the iPod screen (3G and up)
Play Time, Artist and Title information presented on Radio Display (if radio supports)

Dann sollte man doch annehmen können dass dies mit dem ConnectNav+ geht, da dies ja das Radio unterstützt, oder?


Danke,
Martin

[alcapone]

Kennt eigentlich jemand eine kleinere Konsole als die von Kuda?
Die kommt mir halt für den kleinen Ipod irgendwie riesig vor.

[Alfa.Tiger]

Zitat von alcapone

Werden die Titelnamen eigentlich nicht angezeigt?

Nein. Nicht im Radio, nicht auf dem Bordcomputer.

Zitat von alcapone

Auf der Dension Homepage steht folgendes:
Features
Converts iPod to a virtual CD changer
Song information displayed on the iPod screen (3G and up)
Play Time, Artist and Title information presented on Radio Display (if radio supports)

Dann sollte man doch annehmen können dass dies mit dem ConnectNav+ geht, da dies ja das Radio unterstützt, oder?


Danke,
Martin

Wie du selbst zitierst: Wenn es das Radio unterstützt. Leider unterstützt das ConnectNav+ CD-Text nicht. Wie so vieles anderes nicht...

Folge: Keine Titelanzeige.

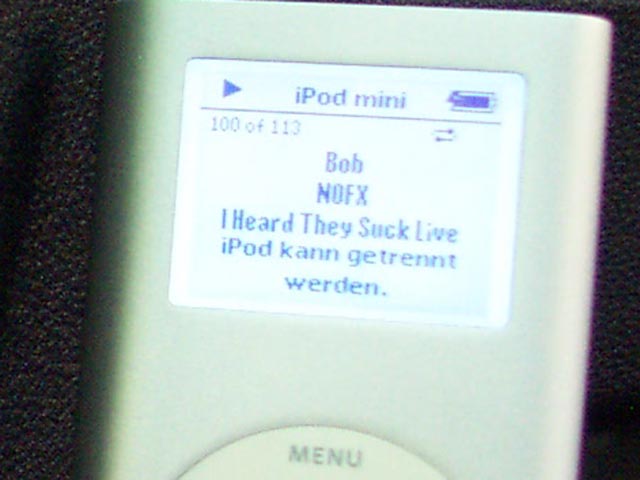

Der iPod selbst zeigt folgendes Display an:


Deshalb möchte ich ihn ja gerne im Blickfeld haben.

Was die Konsolen angeht:
Kleinere sind mir nicht bekannt. Dafür gibt es aber diese Brodit-Clips, die ich nicht mag. Die sehen so billig aus und verdecken meist Bedienungselemente oder Heizungsdüsen.

Grüße
Martin

[xboy9000]

Habe Probleme mit dem Update von IceLink

Aber zuerst noch ein allgemeiner Hinweis, für den Ausbau des Gerätes:
Am Weekend versuchte ich mein Navi mittels Holzkeil auszubauen. Nach gut einer Stunde rumbasteln, hab ich es dann sein lassen! Ich konnte das Ding kaum einen Millimeter bewegen. Gestern hab ich mir dann lange M4 (4mm) Schrauben besorgt und die bei den beiden Löcher reingeschraubt. Für den Ausbau brauchte keine Minute! Geht also viel einfacher und schohnt auf jedenfall das Gerät.

Nun zu meinem Problem:
Nach dem Einbau versuchte ich die Beta Firmware auf meinen IceLink zu "installieren". Bin dabei wie von Martin beschrieben, vorgegangen! Ich löschte alle meine MP3's und kopierte die 803 Dateien sowie das Update MP3 auf meinen iPod. Danach habe ich das Update MP3 gestartet und an den IceLink angeschlossen. Der Update wurde gestartet und auf dem Display war zusehen, wieviele Files bereits durchliefen. Doch plötzlich blieb die Anzeige stehen?!?! Hab dann den Update mehrere Male versucht zu starten. Manchmal blieb er bei "Lied" 23 stehen und machmal bei 47?!?!
Etwa nach zwei Stunden rumpröbeln, hab ich es dann doch irgendwie geschaft, dass nun auf dem Display vom iPod die korrekte Firmware angezeigt wird (2c11).
Aber meiner Meinung nach lief der Update nicht sauber durch.
Ich kann nun zwar Musik höhren, jedoch kann ich nur die erste Playlist abspielen.
Auf meinem iPod befinden sich nun 3 Playlists:

- 1Freestyle
- 2Testli
- 3Andy

Wenn ich nun die Playlist wechseln möchte, müsste dies doch über die Nummertasten des Connect Navi+ gehen, oder?

Sorry für meinen Aufsatz und Danke für eure Hilfe...

Gruess Andy

[woinem80]

Hallo zusammen.

Weiß jemand von euch, ob man auch den iPod nano im Auto betreiben kann?

Vielen Dank im voraus für eure Antworten.

[sparty2]

Zitat von woinem80

Hallo zusammen.

Weiß jemand von euch, ob man auch den iPod nano im Auto betreiben kann?

Vielen Dank im voraus für eure Antworten.

Aber klar doch...

nur die Halterung dürfte eventuell kniffelig werden...

sparty2
